非煅燒磷石膏基復(fù)合膠凝材料耐水性研究

席向東1，陳遷好1，蔣正武1，楊黔1，2　　

（1.同濟(jì)大學(xué)先進(jìn)土木工程材料教育部重點(diǎn)實(shí)驗(yàn)室；　　

2.貴州宏信創(chuàng)達(dá)工程檢測咨詢有限公司）

　　摘要：試驗(yàn)研究了不同配比的非煅燒磷石膏基復(fù)合膠凝材料凈漿和砂漿的耐水性，分析了復(fù)合膠凝材料中磷石膏用量和侵蝕時間對其耐水性的影響機(jī)理。結(jié)果表明：非煅燒磷石膏基復(fù)合膠凝材料的耐水性與磷石膏用量呈負(fù)相關(guān)，磷石膏用量越多，凈漿和砂漿試件吸水率越大，軟化系數(shù)越小，靜水和動水侵蝕時的質(zhì)量損失越大，耐水性越差；磷石膏用量相同時，磷石膏基復(fù)合膠凝材料砂漿的耐水性整體上優(yōu)于凈漿，其中磷石膏用量為45%的砂漿耐水性比較好，其96h吸水率為4.36%，軟化系數(shù)為0.82，動水侵蝕180h質(zhì)量損失率為1.60%。合理配比的磷石膏基復(fù)合膠凝材料具有良好的耐水性。　

　　關(guān)鍵詞：非煅燒；磷石膏；復(fù)合膠凝材料；耐水性

一種新型石膏自流平材料的研究與工程應(yīng)用

逄魯峰1，2，孫立剛1，付鵬2，郎慧東2，龐偉琪1，黃凌苗1　　

（1.山東建筑大學(xué)土木工程學(xué)院；　　

2.山東華迪建筑科技有限公司）

　　摘要：研究一種新型石膏自流平材料的配比和施工工藝。通過正交試驗(yàn)研究了石膏減水劑、羥丙基甲基纖維素、消泡劑及聚乙烯醇摻量對石膏自流平材料流動度的影響，確定配比，并通過單因素變量試驗(yàn)研究了溶液pH值、復(fù)合膠凝材料體系、石膏緩凝劑摻量以及攪拌工藝對石膏自流平材料性能的影響。結(jié)果表明，復(fù)配出的新型石膏自流平材料流動性大、強(qiáng)度高、收縮率低。工程應(yīng)用表明，該新型石膏自流平材料施工效率高。

　　關(guān)鍵詞：石膏自流平材料；流動度；強(qiáng)度；收縮性能

超細(xì)玻璃粉對水泥漿體反應(yīng)特性的影響　　

王迎斌1，2，宋鈺瑩1，賀行洋1，2，李佳偉1，蘇英1，2　　

（1.湖北工業(yè)大學(xué)土木建筑與環(huán)境學(xué)院；

2.湖北工業(yè)大學(xué)湖北省建筑防水工程技術(shù)研究中心）

　　摘要：分別使用水和無水乙醇作為研磨介質(zhì)，采用濕磨制備2種超細(xì)玻璃粉，并與干磨玻璃粉的粒徑分布進(jìn)行了對比。研究了超細(xì)玻璃粉等質(zhì)量取代10%水泥對復(fù)合漿體的流變性能、收縮性能和砂漿力學(xué)性能的影響。結(jié)果表明：當(dāng)研磨介質(zhì)分別為水和無水乙醇時，可分別制得d50=2.71、0.32μm的超細(xì)玻璃粉。摻入超細(xì)玻璃粉的水泥漿體表現(xiàn)為剪切增稠行為。隨著玻璃粉粒徑的減小，復(fù)合水泥漿體的屈服應(yīng)力、塑性黏度和化學(xué)收縮都逐漸增大。摻入d50=0.32μm超細(xì)玻璃粉的混凝土1、28d抗壓強(qiáng)度較對照組分別提高了95.6%、22.2%。

　　關(guān)鍵詞：超細(xì)玻璃粉；流變性能；收縮特性；力學(xué)性能

廢棄電路板非金屬粉制備水泥基多孔材料的研究

徐風(fēng)廣，陳浩，陳小衛(wèi)，楊鳳玲

（鹽城工學(xué)院材料科學(xué)與工程學(xué)院）

　　摘要：利用高鋁水泥和廢棄電路板非金屬粉中玻璃纖維為骨料和粘結(jié)劑，廢棄電路板非金屬粉中樹脂等有機(jī)物為造孔劑，成功制備了水泥基多孔材料。研究了廢棄電路板非金屬粉摻量和煅燒溫度對水泥基多孔材料性能的影響。結(jié)果表明：增加廢棄電路板非金屬粉摻量，明顯提高了顯氣孔率；通過提高煅燒溫度，有效地提高了壓縮強(qiáng)度和耐堿腐蝕性能。制備水泥基多孔材料的參數(shù)為：煅燒溫度750℃，廢棄電路板非金屬粉摻量為80.0%～83.5%，高鋁水泥摻量為15.7%～19.0%，可制得密度為1.36～1.39g/cm3，顯氣孔率為47.7%～50.3%，壓縮強(qiáng)度為12.8～14.9MPa，耐堿質(zhì)量損失率為1.9%～2.4%，耐堿強(qiáng)度損失率為2.45%～3.20%，氣孔小、相連而發(fā)達(dá)的水泥基多孔材料。

　　關(guān)鍵詞：廢棄電路板非金屬粉；高鋁水泥；水泥基多孔材料

巖石粉對普通混凝土工作性能與長齡期強(qiáng)度的影響　

劉方1，何濤1，夏京亮2，3，王中文1，榮國城1，譚立心1，關(guān)青鋒2，3　

（1.保利長大工程有限公司；2.中國建筑科學(xué)研究院有限公司；

3.國家建筑工程技術(shù)研究中心）

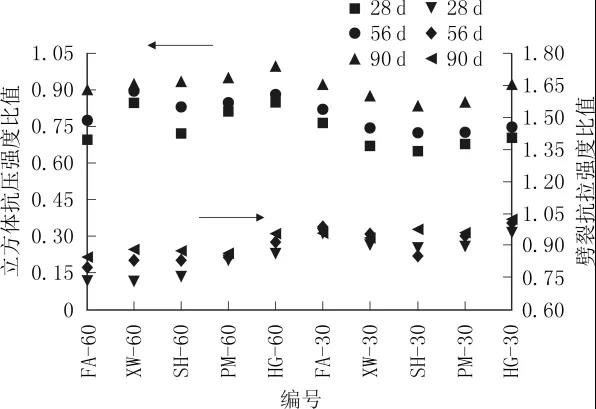

　　摘要：采用花崗巖、片麻巖、玄武巖和石灰?guī)r石粉分別取代20%水泥制備水膠比為0.47和0.32的混凝土，以粉煤灰混凝土為基準(zhǔn)，測試混凝土工作性能與3~1080d立方體抗壓強(qiáng)度和劈裂抗拉強(qiáng)度。研究發(fā)現(xiàn)，巖石粉會在不同程度上影響混凝土的工作性能；巖石粉混凝土強(qiáng)度發(fā)展呈現(xiàn)雙階段特征，3~180d為快速發(fā)展期，180d后進(jìn)入緩慢發(fā)展階段，采用復(fù)合指數(shù)函數(shù)模型可準(zhǔn)確預(yù)測巖石粉混凝土強(qiáng)度發(fā)展規(guī)律；巖石粉混凝土抗壓強(qiáng)度為粉煤灰混凝土的0.7~0.9，劈裂抗拉強(qiáng)度為0.8~1.0；巖石粉混凝土抗壓-抗拉強(qiáng)度關(guān)系可采用冪函數(shù)模型描述，28~90d強(qiáng)度值為長齡期（1080d）強(qiáng)度的0.7~0.9。

　　關(guān)鍵詞：巖石粉；粉煤灰；工作性能；長齡期強(qiáng)度；數(shù)學(xué)模型

生活垃圾焚燒爐底渣對干硬性混凝土力學(xué)性能及干燥收縮影響研究

章志1，4，陳寧2，王娟2，董慶廣2，曹黎穎3

（1.上海市市政規(guī)劃設(shè)計研究院有限公司；2.上海市建筑科學(xué)研究院有限公司；3.上海寶鋼新型建材科技有限公司；4.上海城市路域生態(tài)工程技術(shù)研究中心）

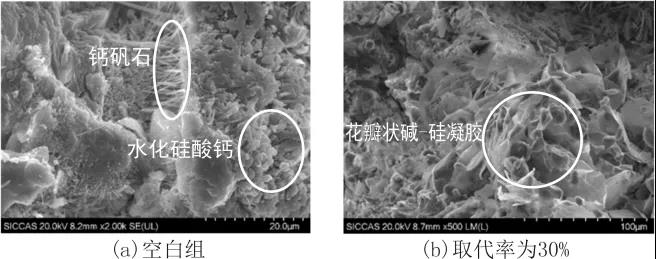

　　摘要：將生活垃圾焚燒爐底渣作為干硬性混凝土的集料使用能夠在一定程度解決生活垃圾焚燒爐底渣的處置問題。通過維勃稠度實(shí)驗(yàn)、圓柱體抗壓以及干燥收縮實(shí)驗(yàn)研究了爐底渣對干硬性混凝土力學(xué)性能以及干燥收縮的影響，并分析了作用機(jī)理。結(jié)果表明，爐底渣作為干硬性混凝土細(xì)集料具有一定可行性，爐底渣取代率大于30%時用水量急劇上升，摻30%爐底渣使干硬性混凝土的28d抗壓強(qiáng)度較空白組降低22.1%，7、14、28d干燥收縮值較空白組分別減小了2.24%、8.73%、9.04%。這主要是由于爐底渣本身具有的高吸水率以及由于爐底渣摻入導(dǎo)致干硬性混凝土中產(chǎn)生了堿-硅凝膠。

　　關(guān)鍵詞：生活垃圾；焚燒爐底渣；干硬性混凝土；力學(xué)性能；干燥收縮

高貝利特硫鋁酸鹽水泥與鐵尾礦砂制備無機(jī)人造石的研究

葛仲熙1，劉成健1，王建黔2，周健3，張振秋1，陳智豐1，劉玉鵬4

（1.唐山北極熊建材有限公司；2.建筑建材工業(yè)技術(shù)情報研究所；

3.河北工業(yè)大學(xué)土木與交通學(xué)院；4.寬城建龍礦業(yè)有限公司）

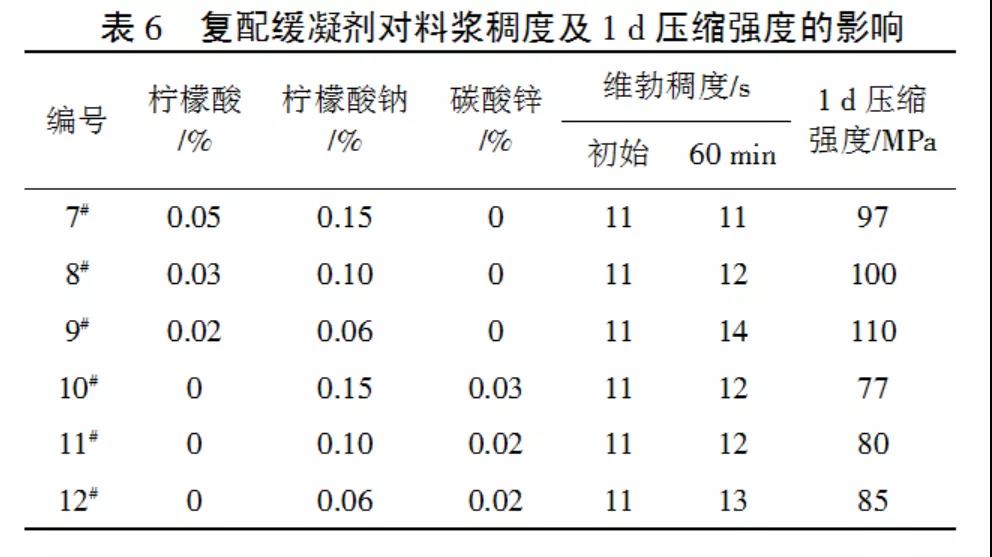

　　摘要：以42.5級高貝利特硫鋁酸鹽水泥和級配鐵尾礦砂為基材，加入礦渣粉、復(fù)合緩凝劑、減水劑等功能性助劑為原料，制備無機(jī)人造石板材。在水泥用量為20%～50%時，通過對料漿的維勃稠度控制（10～15s），確定合理的水料比；通過彎曲強(qiáng)度、壓縮強(qiáng)度、耐磨性、莫氏硬度、尺寸變化率的性能對比，確定本體系中水泥用量為35%；通過對不同緩凝劑的復(fù)配，優(yōu)選出0.02%檸檬酸與0.06%檸檬酸鈉復(fù)配后，對操作時間保持比較好且對早期強(qiáng)度的影響??；通過在制作板材過程中，表面采用封閉劑、罩光劑的密閉處理，可以使板材的吸水率降至0.1%以下，板材的光澤度提高至90以上?！　?/p>

　　關(guān)鍵詞：高貝利特硫鋁酸鹽水泥；鐵尾礦砂；無機(jī)人造石；維勃稠度；尺寸變化率

外墻用水性氟碳涂料的制備及性能評價　　

韓秀秀

（上海市建筑科學(xué)研究院有限公司）

　　摘要：對Fluoro-EthyleneVinnylEther/Ester（FEVE）氟碳樹脂進(jìn)行配方篩選研究，通過考察涂層附著力、耐人工氣候老化、抗氯離子滲透、耐沾污等性能，優(yōu)選出性能優(yōu)異的涂料，開發(fā)出環(huán)保、耐久性優(yōu)異的水性外墻氟碳涂料；并與無溶劑環(huán)氧涂料組成涂層體系，綜合考察其對混凝土外墻的防護(hù)作用。試驗(yàn)結(jié)果表明，該體系為高耐候、耐沾污效果好、能明顯提高混凝土外墻耐久性的涂層體系?！　?/p>

　　關(guān)鍵詞：水性氟碳涂料；外墻；環(huán)保；耐候；耐沾污

鹽漬環(huán)境下混凝土有機(jī)防護(hù)涂層的適用性研究

余茂林1，鄧安仲1，孫皓1，陳虹合1，范振2，屈磊3

（1.中國人民解放軍陸軍勤務(wù)學(xué)院；2.軍委后勤保障部房地產(chǎn)資源管理中心；3.聯(lián)勤保障部隊(duì)軍事設(shè)施建設(shè)局房地產(chǎn)資源管理室）

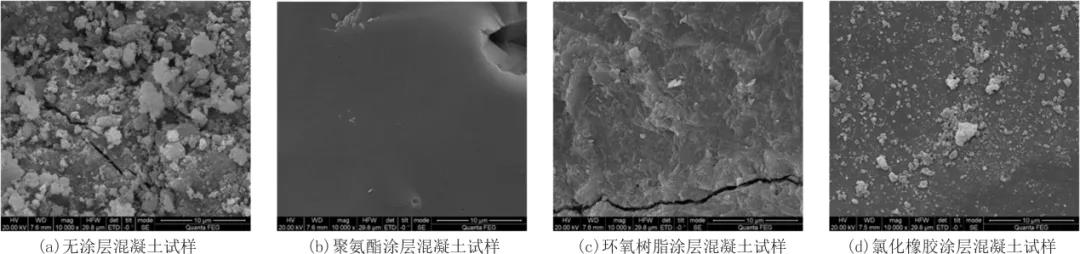

　　摘要：選用環(huán)氧樹脂、聚氨酯、丙烯酸酯以及氯化橡膠4種涂料對混凝土進(jìn)行表面處理。測試了4種有機(jī)涂層對混凝土吸水率、抗氯離子滲透性能的影響，并研究了有機(jī)涂層在硫酸鹽干濕循環(huán)以及凍融循環(huán)試驗(yàn)條件下對混凝土的防護(hù)作用。結(jié)果表明：混凝土涂覆有機(jī)涂料后，其吸水率、氯離子擴(kuò)散系數(shù)顯著降低；經(jīng)150次硫酸鹽干濕循環(huán)后，涂覆有機(jī)涂料的混凝土抗壓強(qiáng)度耐蝕系數(shù)均達(dá)88%以上，比空白樣提高17～28個百分點(diǎn)；SEM分析表明，有機(jī)涂層能有效屏蔽硫酸鹽對混凝土的侵蝕，顯著減少混凝土內(nèi)部結(jié)晶體的生成；4種涂層中以聚氨酯對混凝土在鹽漬環(huán)境下的防護(hù)性能比較好，可使混凝土的抗凍等級由F150提升至F300以上?！?/p>

　　關(guān)鍵詞：鹽漬環(huán)境；有機(jī)涂層；混凝土；耐久性

微波輔助合成馬來酸二甲酯聚羧酸減水劑結(jié)構(gòu)表征及性能研究

王天依1，張力冉2，王啟寶1，王棟民1

[1.中國礦業(yè)大學(xué)（北京）化學(xué)與環(huán)境工程學(xué)院；

2.北京服裝學(xué)院材料設(shè)計與工程學(xué)院]　　

　　摘要：微波合成技術(shù)具有快速、高效、安全等特點(diǎn)，采用微波輔助合成法，以反應(yīng)性良好的馬來酸二甲酯部分替代丙烯酸作為減水劑合成的小單體，以丙烯酸、馬來酸二甲酯、端烯基烷撐聚氧乙烯聚氧丙烯醚為主要原料合成聚羧酸減水劑MW-PCE；同時，采用常規(guī)水浴法合成減水劑CHS-PCE。對比研究MW-PCE、CHS-PCE的紅外光譜、收率、表面張力、分散性和流變性。結(jié)果表明：摻加MW-PCE和CHS-PCE后，水的表面張力明顯降低；MW-PCE的初始和經(jīng)時分散性均優(yōu)于CHS-PCE；摻MW-PCE水泥漿體的屈服應(yīng)力小于摻CHS-PCE的，且均小于空白水泥漿體。　　

　　關(guān)鍵詞：馬來酸二甲酯；聚羧酸減水劑；微波合成；流動度；流變性能

新型混凝土和易性改善劑的合成及性能研究

黃振，楊勇，王濤，夏正奕，周棟梁

（高性能土木工程材料國家重點(diǎn)實(shí)驗(yàn)室江蘇蘇博特新材料股份有限公司）

　　摘要：以丙烯酸（AA）、2，-烯丙基-2，-甲基丙磺酸（AMPS）、N，N-二甲基丙烯酰胺（DMAM）及異戊烯醇聚氧乙烯醚（TPEG）為共聚單體，偶氮二異丁脒鹽酸鹽（V50）為引發(fā)劑，通過水溶液自由基共聚合成了一種與聚羧酸減水劑相容性好、能顯著改善混凝土離析泌水現(xiàn)象的和易性改善劑WMA。系統(tǒng)地研究了共聚單體摩爾比、引發(fā)劑用量、聚合溫度、聚合濃度等對產(chǎn)物黏度及與減水劑復(fù)配后分散性能的影響。結(jié)果表明：當(dāng)n（AA）∶n（AMPS）∶n（DMAM）∶n（TPEG）=1∶2∶3∶0.5，V50用量為單體總質(zhì)量的2%，反應(yīng)溫度為50℃，聚合濃度為20%時，合成的WMA與聚羧酸減水劑復(fù)配后分散性能比較好，能顯著改善混凝土的工作性能，并在一定程度上提高混凝土的抗壓強(qiáng)度。

　　關(guān)鍵詞：和易性改善劑；聚羧酸減水劑；混凝土；抗壓強(qiáng)度

外墻外保溫飾面層用塑料錨栓抗拉承載力影響因素研究

趙考重1，2，魏方旭1，2，劉夢璇1

（1.山東建筑大學(xué)土木工程學(xué)院；

2.山東建大工程鑒定加固研究院）

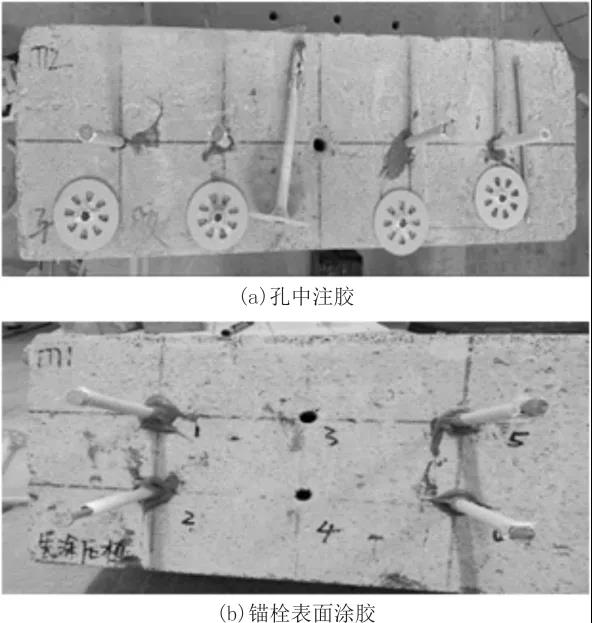

　　摘要：研究了基層墻體為加氣混凝土砌塊時，錨栓的錨固深度、鉆孔直徑、施工安裝順序、孔洞處理方式、環(huán)境溫度等因素對錨栓受力性能的影響。結(jié)果表明：敲擊式塑料錨栓錨固深度越大抗拉承載力越高，錨固深度大于50mm時，抗拉承載力達(dá)到0.3kN，錨固深度80mm時，抗拉承載力達(dá)到0.6kN；鉆孔直徑大于錨栓直徑時，錨栓抗拉承載力降低，當(dāng)孔徑大于錨栓直徑2mm時，抗拉承載力降低50%~70%；鉆孔直徑小于錨栓直徑時，錨栓的抗拉承載力提高，施工時若錨栓與錨釘一起同時敲入孔內(nèi)，抗拉承載力將大幅度降低，錨固深度為60mm時，抗拉承載力約降低74%；采用在孔內(nèi)注入結(jié)構(gòu)膠或在塑料錨栓表面先涂覆結(jié)構(gòu)膠再將錨栓插入孔內(nèi)的方式施工，錨栓的抗拉承載力可大幅提高；季節(jié)性溫度對錨栓的抗拉承載力會產(chǎn)生一定影響，高溫環(huán)境條件下施工的錨栓，處于低溫環(huán)境時，錨栓的抗拉承載力將會降低。

　　關(guān)鍵詞：飾面層；保溫系統(tǒng)；塑料錨栓；抗拉承載力

在四節(jié)一環(huán)保框架體系下大宗建材能耗指標(biāo)研究

杜勇1，肖忠明1，張金山1，唐千喻2，潘美晨1，王秀蘭1

（1.中國建筑材料科學(xué)研究總院有限公司；2.清華大學(xué)）

　　摘要：為了便于建筑全生命周期能耗的統(tǒng)計、實(shí)現(xiàn)，通過探討建筑材料能耗評價指標(biāo)框架建立時應(yīng)考慮的因素，將建筑材料的能耗過程界定為：原材料的生產(chǎn)和運(yùn)輸階段、建筑材料的生產(chǎn)和運(yùn)輸階段、建筑材料的回收利用階段。同時，以民用建筑4類大宗建材為基礎(chǔ)，建立了建材生產(chǎn)和運(yùn)輸過程的能耗評價指標(biāo)框架圖，有利于更好地掌握建筑工程能耗使用情況?！　?/p>

　　關(guān)鍵詞：建材能耗；評價指標(biāo)；全生命周期；民用建筑

蘇州某穿湖隧道大體積混凝土工程裂縫控制應(yīng)用研究

王丙壘，紀(jì)憲坤，徐可，賀念，王德民

（武漢三源特種建材有限責(zé)任公司）

　　摘要：介紹了鎂質(zhì)抗裂劑在蘇州某穿湖隧道大體積混凝土工程裂縫控制中的應(yīng)用，優(yōu)選鎂質(zhì)抗裂劑配制補(bǔ)償收縮混凝土，并通過分段施工縫設(shè)計、原材料配合比優(yōu)選、抗裂模擬驗(yàn)算、施工養(yǎng)護(hù)控制和溫度應(yīng)變數(shù)據(jù)監(jiān)控反饋等技術(shù)措施，形成一套完善的裂縫控制方案。工程實(shí)踐表明：采用科學(xué)合理設(shè)計、實(shí)施管控方案，可以有效降低開裂風(fēng)險，有助于大體積混凝土結(jié)構(gòu)自防水的裂縫控制。　

　　關(guān)鍵詞：隧道；大體積混凝土；鎂質(zhì)抗裂劑；補(bǔ)償收縮；裂縫控制

改性活性粉末混凝土裝配式梁柱節(jié)點(diǎn)界面粘結(jié)抗折性能試驗(yàn)研究

陳浩1，王雨晗2，劉國安1，欒學(xué)立4，秦浩4，謝群3，5

（1.山東建筑大學(xué)土木工程學(xué)院；2.山東建筑大學(xué)建筑城規(guī)學(xué)院；3.山東建筑大學(xué)建筑結(jié)構(gòu)加固改造與地下空間工程教育部重點(diǎn)實(shí)驗(yàn)室；4.山東建大工程鑒定加固研究院；5.濟(jì)南大學(xué)土木建筑學(xué)院）

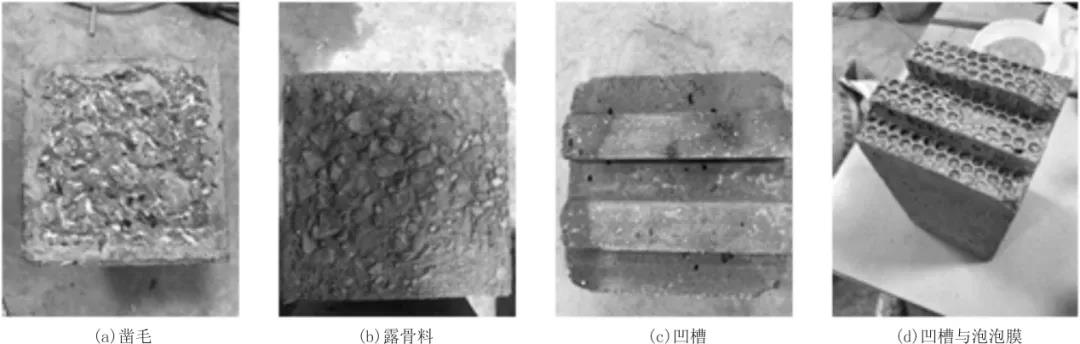

　　摘要：改性活性粉末混凝土（MRPC）是一種在強(qiáng)度、韌性和耐久性等方面都表現(xiàn)出高性能的混凝土，能夠保證裝配式梁柱節(jié)點(diǎn)界面具有良好的粘結(jié)性能。通過三分點(diǎn)抗折試驗(yàn)對預(yù)制普通混凝土（NC）和后澆MRPC粘結(jié)構(gòu)件抗折性能進(jìn)行研究，分析了不同界面處理方式和溫度對MRPC-NC粘結(jié)構(gòu)件抗折性能的影響。結(jié)果表明：露骨料界面處理方式得到的粘結(jié)構(gòu)件抗折強(qiáng)度高，NC與MRPC的交界面具有良好的粘結(jié)性；粘結(jié)抗折破壞形式有粘結(jié)面破壞和NC破壞2種；抗折強(qiáng)度隨著粘結(jié)面粗糙度增大而提高，但隨著溫度的升高，粗糙度的影響作用減弱，抗折強(qiáng)度隨溫度升高急劇降低。　　

　　關(guān)鍵詞：改性活性粉末混凝土；粘結(jié)面；抗折強(qiáng)度；界面處理方式；溫度

鋼絲網(wǎng)架夾心泡沫混凝土墻板性能研究

王雪，雷強(qiáng)，彭羅文，柳培玉，石永，陳威威，孫彤彤　

（中國建筑科學(xué)研究院有限公司）

　　摘要：鋼絲網(wǎng)架夾心泡沫混凝土墻板是一種新型綠色墻體材料，通過對鋼絲網(wǎng)架夾心泡沫混凝土墻板平面外承載力試驗(yàn)、隔聲性能試驗(yàn)、耐火性能試驗(yàn)的研究，論證了鋼絲網(wǎng)架夾心泡沫混凝土墻板自身強(qiáng)度、隔聲性能和耐火性能的優(yōu)越性。結(jié)果表明，鋼絲網(wǎng)架夾心泡沫混凝土墻板具有較好的平面外抗彎性能，能夠滿足作為墻板承受面外荷載的使用要求；150mm厚的鋼絲網(wǎng)架夾心泡沫混凝土墻板隔聲單值評價量可達(dá)45dB；鋼絲網(wǎng)架夾心泡沫混凝土墻板可達(dá)到至少2h的耐火極限，滿足非承重外墻一級耐火等級的要求。　

　　關(guān)鍵詞：鋼絲網(wǎng)架夾心泡沫混凝土墻板；抗彎性能；隔聲性能；耐火性能
